ESD- und feuchtigkeitsgeschützte Verpackungen für den Versand elektronischer Bauteile

Die meisten Schäden an Bauteilen sind von außen nicht zu erkennen – sie entstehen, bevor die Verpackung China verlässt, beim Verpacken, auf einem feuchten Verladeplatz oder in einem Lager, in dem Spulen wie Schuhe behandelt werden. Tatsächlich sind statische Aufladung und Feuchtigkeit zusammen schätzungsweise für 15% aller Bauteilausfälle, und der Schaden ist oft nicht sichtbar: Die Teile sehen einwandfrei aus, doch die inneren Schaltkreise sind bereits überlastet oder defekt und fallen erst während der Montage oder im Endbetrieb aus.

Deshalb sind eine ordnungsgemäße ESD-sichere Lagerung und Verpackung nicht nur grundlegende Qualitätsanforderungen – sie sind unerlässlich, um versteckte Verluste zu vermeiden. Dieser Leitfaden behandelt die beiden wirklich entscheidenden Ausfallursachen – statische Aufladung und Feuchtigkeit – sowie die Verpackungs- und Lagerschritte, mit denen diese verhindert werden können.

Warum ist die Verpackung der eigentliche Kontrollpunkt?

Ein Bauteil zeigt keine Anzeichen, wenn es unsachgemäß behandelt wird. Ein Stoss hinterlässt keine Spuren. In einem Beutel aufgenommene Feuchtigkeit macht sich erst beim Reflow bemerkbar, wenn das Bauteil reißt. Wenn der Defekt sichtbar wird, ist die Lieferung bereits abgeschlossen und die Ursache nicht mehr nachvollziehbar. Eine gute Verpackung für elektronische Bauteile beugt Schäden vor, anstatt zu versuchen, diese später zu erkennen. Unsere Versandleitfaden für elektronische Bauteile erläutert, warum dies während der gesamten Reise von Bedeutung ist. Unser umfassenderer Leitfaden für den Transport von Elektronikartikeln zeigt, wo sich die Verpackung auf dem gesamten Weg vom Werksgelände bis zur Laderampe am Bestimmungsort befindet.

Wie verhindert man elektrostatische Entladungen?

Statische Elektrizität ist der stille Killer von Halbleitern. Die Lösung liegt in den Materialien und den Verfahren, nicht im Glück.

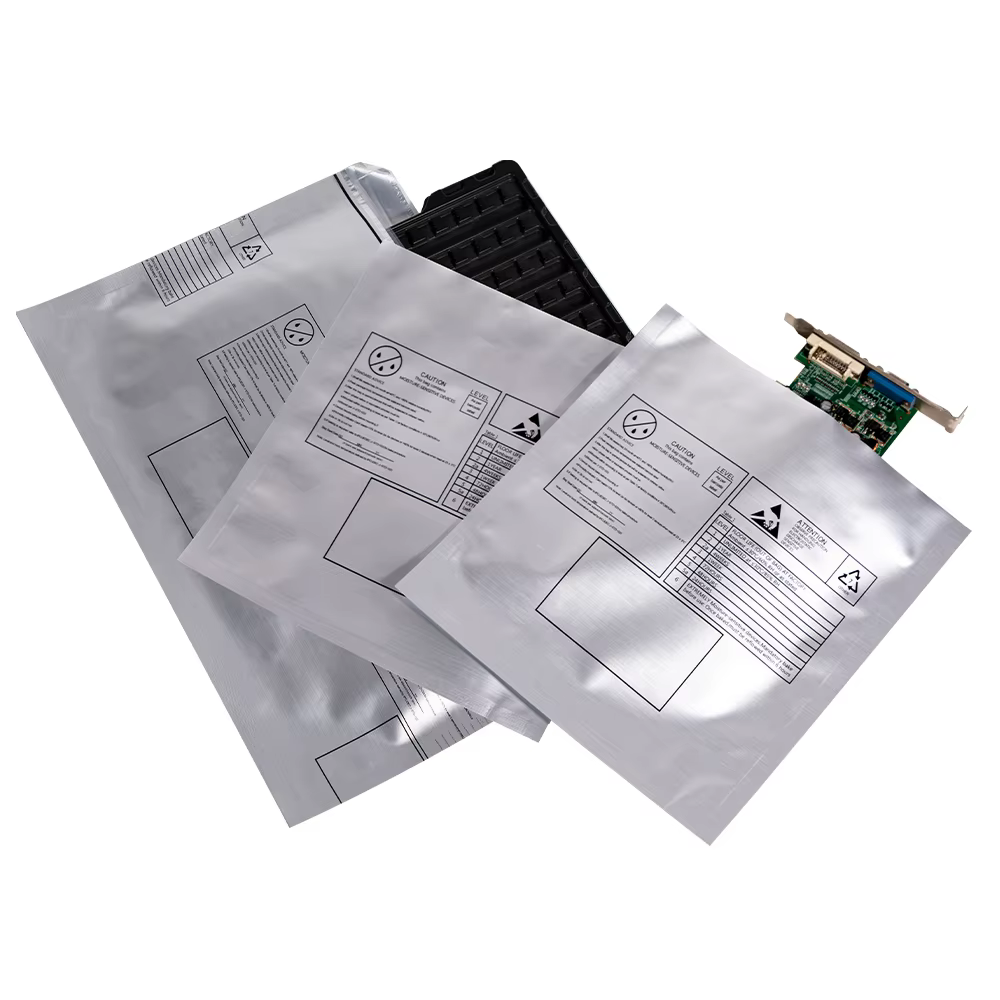

Verwenden Sie Beutel in Abschirmqualität

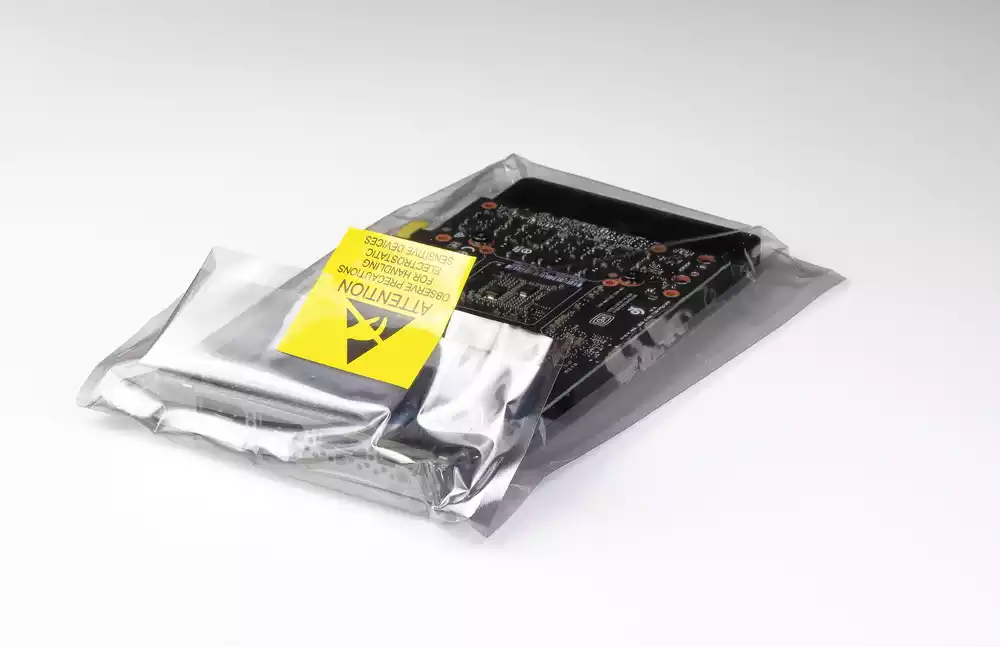

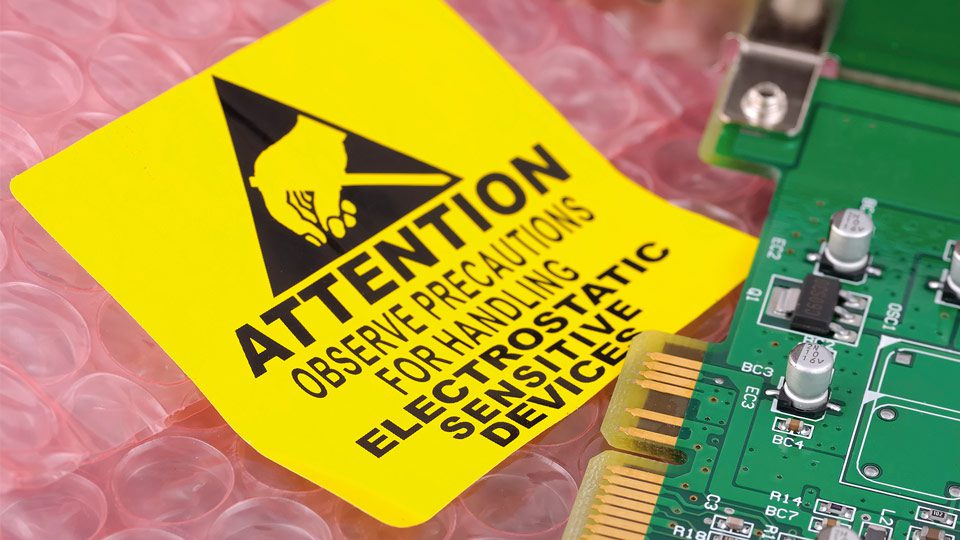

Verpacken Sie ungehäuste Chips, Leiterplatten und Spulen in antistatischen Schutzbeuteln, die der Norm ANSI/ESD S20.20 entsprechen. Gewöhnliche antistatische Beutel verlangsamen zwar den Aufbau von elektrischer Ladung, blockieren jedoch kein externes elektrostatisches Feld. Schutzbeutel tun dies hingegen. Kennzeichnen Sie jeden Karton mit dem ESD-Warnsymbol, damit das Personal weiß, dass er von Kunststoffen und Vliesstoffen ferngehalten werden muss.

Den Umschlagbereich kontrollieren

Im Lager sollten an den Verpackungsstationen geerdete Matten, Handgelenkbänder und Ionisatoren zum Einsatz kommen. Jeder, der die Spulen berührt, sollte geerdet sein. Unsere Überblick über den Versand sensibler Güter deckt den Bereich der Compliance ab.

Wie verhindert man Feuchtigkeitsschäden?

Feuchtigkeit ist die zweite heimtückische Fehlerquelle. Aufgenommenes Wasser verwandelt sich beim Löten im Inneren eines Chips in Dampf und führt zu Rissen. Abhilfe schafft eine trockene Verpackung.

Beachten Sie die MSL und J-STD-020

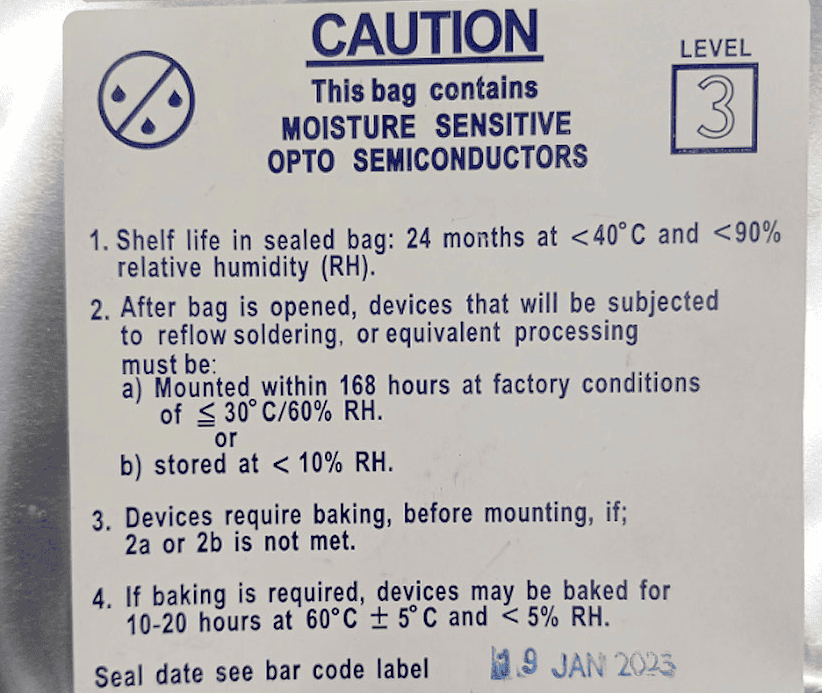

Jedes feuchtigkeitsempfindliche Bauteil ist gemäß IPC/JEDEC J-STD-020 mit einer Feuchtigkeitsempfindlichkeitsstufe gekennzeichnet. Diese Stufe legt fest, wie lange der Beutel offen bleiben darf, bevor das Bauteil getrocknet werden muss. Der Lieferant legt die Spulen oder Trays in einen feuchtigkeitsundurchlässigen Beutel mit Trockenmittel und einer Feuchtigkeitsindikator-Karte, verschweißt diesen anschließend und vermerkt das Verschweißungsdatum auf dem Etikett.

Halten Sie nach dem Öffnen die Haltbarkeitsdauer ein

Sobald die Verpackung geöffnet ist, läuft die Uhr. Viele Bauteile sind bei der werkseitigen Luftfeuchtigkeit nur 12 oder 24 Stunden lang geschützt. Wenn Ihr Spediteur den Beutel überprüft, muss er diesen vorschriftsmäßig wieder verschließen, da sonst der Schutz erlischt. Die Verpackung elektronischer Bauteile verliert ihre Schutzwirkung in dem Moment, in dem ein versiegelter Beutel geöffnet und nicht wieder verschlossen wird.

Welchen physischen Schutz benötigen Rollen und Trays?

Statische Aufladung und Feuchtigkeit werden durch die Innenverpackung verhindert. Die Außenverpackung schützt vor Stößen und Quetschungen.

• Verwenden Sie Spulenschutzvorrichtungen oder Schutzhüllen, damit die Spulenkante nicht bricht
• Verwenden Sie Schaumstoffeinlagen und einen Karton, der genau passt und keinen Hohlraum lässt
• Kennzeichnen Sie jeden Karton mit Ausrichtungspfeilen und einem Hinweis auf die Zerbrechlichkeit
• Stapeln Sie die Kartons innerhalb der zulässigen Stapelhöhe und vermeiden Sie, dass sie über die Paletten hinausragen

Eine gesprungene Spule macht die gesamte Lieferung unbrauchbar, selbst wenn die Teile unbeschädigt bleiben.

Checkliste für ESD-Verpackungen

Eine solide Verpackung von Elektronikbauteilen beginnt bereits beim Beutel. Bevor die Verpackung den Lieferanten verlässt, vergewissern Sie sich, dass:

• Antistatische Schutzbeutel gemäß ANSI/ESD S20.20
• ESD-Warnhinweise auf jedem Karton mit empfindlichem Inhalt
• Geerdete Packstation mit Handgelenkband
• Es darf kein gewöhnlicher Kunststoff mit blanken Teilen in Berührung kommen
• Kartons mit der Aufschrift „Zerbrechlich“ und korrekter Ausrichtung

Checkliste für feuchtigkeitsgeschützte Verpackungen

Überprüfen Sie vor dem Verschließen Folgendes:

• Korrekte MSL-Kennzeichnung gemäß IPC/JEDEC J-STD-020
• Trockenmittel und Feuchtigkeitsindikator-Karte im Barrierebeutel
• Heißsiegelung intakt mit sichtbarem Siegeldatum
• Mit dem Spediteur vereinbartes Verfahren zur Wiederversiegelung im Falle einer Überprüfung

Wie überprüfen Sie die Verpackung beim Wareneingang?

Überprüfen Sie bei der Ankunft die Feuchtigkeitskarte. Wenn diese rosa ist, wurde der Beutel beschädigt. Überprüfen Sie das Versiegelungsdatum und die MSL. Weisen Sie Ihr Warenehmeteam an, Beutel zurückzuweisen, die schlecht wiederversiegelt aussehen. Die Verpackung elektronischer Bauteile ist nur so gut wie die Versiegelung, die Sie bei der Ankunft überprüfen. Die Kosten für eine einzige Überprüfung sind verschwindend gering im Vergleich zu einem Produktionsausfall aufgrund defekter Bauteile. Unser Leitfaden zur Transportversicherung für DDP beschreibt, was zu tun ist, wenn eine Charge verloren geht.

Was kostet eine gute Verpackung im Vergleich zu einer schlechten?

Trockenverpackungen und Schutzbeutel erhöhen die Kosten pro Rolle um einige Cent. Eine fehlerhafte Charge kostet nicht nur die Bauteile, die Frachtkosten und den Produktionsstillstand, sondern auch das Vertrauen. Die Verpackung elektronischer Bauteile ist eine kostengünstige Versicherung und kein Luxus.

Häufig gestellte Fragen

Kann ich einen Feuchtigkeitsschutzbeutel wiederverwenden?

Nur, wenn die Verpackung noch dicht ist und das Trockenmittel frisch ist. Die meisten Anbieter verwenden neue Beutel, da eine undichte Verpackung den Schutz beeinträchtigt.

Müssen alle Komponenten trocken verpackt werden?

Nur feuchtigkeitsempfindliche Teile, aber die meisten aktiven Komponenten sind empfindlich. Im Zweifelsfall trocken verpacken.

Wer ist für das Rudel verantwortlich?

Der Lieferant verpackt die Ware am Ursprungsort. Ihr Spediteur darf die Versiegelung nicht entfernen, ohne sie anschließend wieder zu versiegeln. Der Importeur sollte die Norm in der Bestellung angeben. Unsere Leitfaden zu den HS-Codes verknüpft die dokumentarische Spur mit der physischen.

Schlussfolgerung

Um bei der Verpackung erfolgreich zu sein, müssen Sie drei Dinge gleichzeitig tun: Schutz vor elektrostatischer Entladung durch Beutel gemäß ANSI/ESD S20.20 und geerdete Handhabung; Trockenverpackung feuchtigkeitsempfindlicher Bauteile gemäß IPC/JEDEC J-STD-020 mit frischem Trockenmittel und einer versiegelten Barriere; sowie physischer Schutz der Spulen vor Quetschungen und Vibrationen. Doch der Schutz endet nicht bei der Verpackung – er erstreckt sich auch auf die Lagerung im Lager, wo Temperatur, Luftfeuchtigkeit und ESD-Kontrollen gewährleistet sein müssen, sowie auf die Kontrollen durch den Spediteur, bei denen jeder geöffnete Beutel ordnungsgemäß wieder verschlossen werden muss.

Legen Sie Ihre Verpackungsstandards in Bestellungen klar fest, überprüfen Sie jede Lieferung bei Ankunft anhand von Feuchtigkeitsindikator-Karten und Verschlussdaten und betrachten Sie jeden versiegelten Beutel als Countdown-Timer. Die Bauteile sind zwar klein, doch die Kosten eines stillen Versagens – verlorene Teile, Produktionsausfälle und Vertrauensverlust – sind es nicht. Eine gute Verpackung ist eine kostengünstige Versicherung; eine schlechte Verpackung ist ein teures Risiko, das Sie nicht eingehen müssen.
